| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Nomor model: | PL-06, PL-08, PL-10, PL-12, |
| Kuantitas min Order: | 1 Set |
| Harga: | Negotiation |
| Kemasan rincian: | Paket yang baik dan tegas cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | 3 hari kerja tersedia |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set / M |
| Nama Produk: | PL PULL CHUCKS DAYA KEMBALI | Bahan: | ditempa baja |
|---|---|---|---|
| penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi / kualitas tinggi |
| Ukuran: | merujuk pada spesifikasi | Layanan: | OEM / ODM dapat diterima |
| Cahaya Tinggi: | lathe jaw chuck,power collet chuck |
||

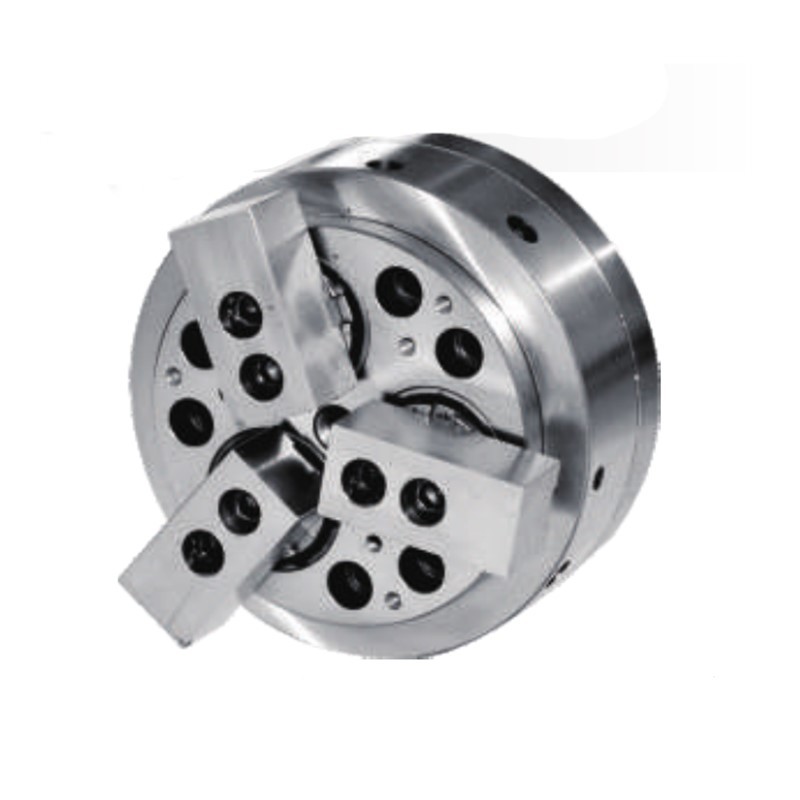

PL PULL CHUCKS DAYA KEMBALI
Merek: NTH
Fitur menarik dari grip radial akan menyebabkan hampir tidak ada perpindahan benda kerja yang mengangkat; Daya Tarik OMATEI Chucka sangat ideal untuk pengecoran maching dan bagian tempa;
Dengan menunjuk benda kerja yang dicengkeram ke permukaan, OMATEI Pull Back Power Chucks cocok untuk pemesinan berat.
Aktuator Chuck dengan struktur silinder tahan lama dan memastikan daya cengkeram yang tinggi.
Fitur self-centering dan pull back yang akurat memadai untuk persyaratan pemesinan kendali panjang yang presisi.
Komponen opsional dapat menjadi penyeleksi untuk mendeteksi posisi yang tepat pada mesin pemuatan otomatis.
Unit ukuran: mm
| Spec Model | Stroke pendorong mm | Jaw mengelus Dia. mm | Max RPM | Kekuatan max kgf (KN) | Max mencengkeram kekuatan KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5.3 | 3500 | 1420 (14) | 2950 (29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 (22) | 4890 (48) |
| PL-10 | 16 | 11.6 | 2500 | 3160 (31) | 4990 (49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 (44) | 7240 (71) |
| Spec Model | Tekanan minyak kgf / cm 2 (Mpa) | Bobot Kg | Silinder pencocokan | Rentang mencengkeram mm |
|---|---|---|---|---|
| PL-06 | 22 (2.2) | 15.4 | S-100 (S-100R) | Ø35-Ø160 |
| PL-08 | 22 (2.2) | 27.8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30 (2.9) | 45.9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30 (2.9) | 75.7 | S-150 (S-150R) | Ø50-Ø304 |
| Spec Model | SEBUAH | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Spec Model | saya | K | L. | M. | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10 × 1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16 × 2P |
| PL-08 | 26 | 6-M12 × 1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2.5P |
| PL-10 | 32 | 6-M16 × 2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24 × 3P |
| PL-12 | 36 | 6-M16 × 2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27 × 3P |
Tunduk pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
