| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | SERI 3AT |
| Kuantitas min Order: | 1 Set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan tegas cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | 3 hari kerja tersedia |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set / M |
| Nama produk: | CHUCK DAYA KUNCI TARIK 3AT | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | lathe jaw chuck,power operated chucks |
||

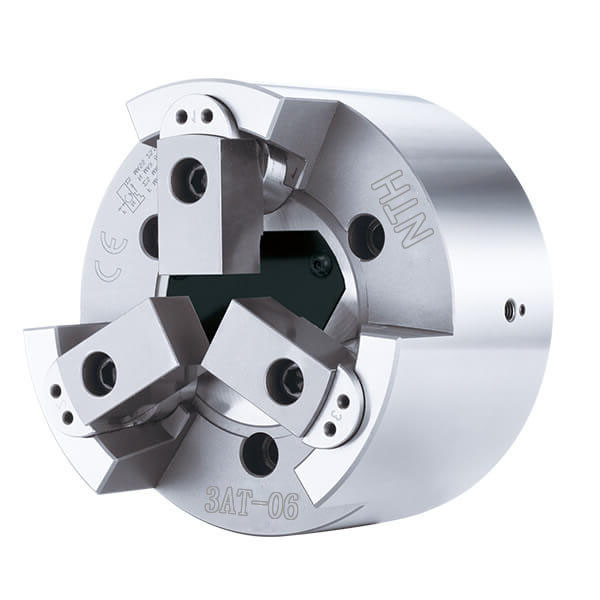

Ini adalah pin-arbor tarik ke bawah jenis 3 rahang dekat pusat power chuck.
Cocok untuk mesin tugas berat.
Keakuratan tinggi dan kecepatan putar tinggi dan kekuatan pegangan yang kuat.
Katalog Produksi Download:3AT SERIES.pdf
(Unit ukuran: mm)
| SpesifikasiModel | Plunger stroke (mm) |
Stroke rahang (Dia) (mm) |
Max clamping dia (mm) |
Min clamping dia (mm) |
Max.D.B. tarik KN ((kgf) |
| 3AT-06A5 | 15 | 7.8 | 100 | 25 | 18.0(1835) |
| 3AT-08A5 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-08A6 | 20 | 10.3 | 130 | 25 | 25.0(2550) |
| 3AT-10A6 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| 3AT-10A8 | 20 | 10.3 | 160 | 35 | 35.0(3570) |
| Spesifikasi/Model | Kekuatan penekanan maksimum KN ((kgf) |
Max RPM | Moment inersia kg*m2 |
Berat badan kg |
Silinder yang cocok | Max.tekanan Mpa ((kgf/cm2) |
| 3AT-06A5 | 58.0(5910) | 6000 | 0.05 | 17 | SLN-100/SLAN-100 | 2.0(20) |
| 3AT-08A5 | 80.0(8150) | 5000 | 0.14 | 29 | SLN-125/SLAN-125 | 2.5 ((25) |
| 3AT-08A6 | 80.0(8150) | 5000 | 0.14 | 27.5 | SLN-125/SLAN-125 | 2.2(22) |
| 3AT-10A6 | 100.0(10100) | 4000 | 0.36 | 53.5 | SLN-125/SLAN-125 | 3.1 ((31) |
| 3AT-10A8 | 100.0(10100) | 4000 | 0.36 | 51.5 | SLN-125/SLAN-125 | 3.1 ((31) |
| Spesifikasi/Model | A | B | B1 | C(H6) | D | D1 | D2 | E | E1 | F | G max | G menit | H |
| 3AT-06A5 | 168 | 88 | 128 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 35 | 30 | 15 | 35 |
| 3AT-08A5 | 210 | 100 | 145 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 45 | 27 | 7 | 38 |
| 3AT-08A6 | 210 | 100 | 145 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 45 | 27 | 7 | 38 |
| 3AT-10A6 | 254 | 110 | 160 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 55 | 31 | 11 | 41 |
| 3AT-10A8 | 254 | 110 | 160 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 55 | 31 | 11 | 41 |
| Spesifikasi/Model | J | J1 | L1 | L2 menit | M1 | M2 | M3 ((Ad.) | M4 | M5 | N | P menit | S | X |
| 3AT-06A5 | 32 | 13 | 13 | 8 | M16 | 3-M10 | 3-M6 | 3-M5 | 3-M10 | 50 | 12.5 | 30 | 50 |
| 3AT-08A5 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 6-M10 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-08A6 | 37 | 16 | 17 | 9 | M20 | 3-M12 | 3-M6 | 3-M6 | 3-M12 | 63 | 12.5 | 35 | 60 |
| 3AT-10A6 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 6-M12 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
| 3AT-10A8 | 48 | 20 | 19 | 9 | M24 | 3-M16 | 3-M8 | 3-M6 | 3-M14 | 74 | 17.5 | 40 | 70 |
Catatan:Tergantung pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
