| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH Cooperated Brand |
| Sertifikasi: | CE |
| Nomor model: | NIT-206, NIT-208, NIT-210, NIT-212 |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

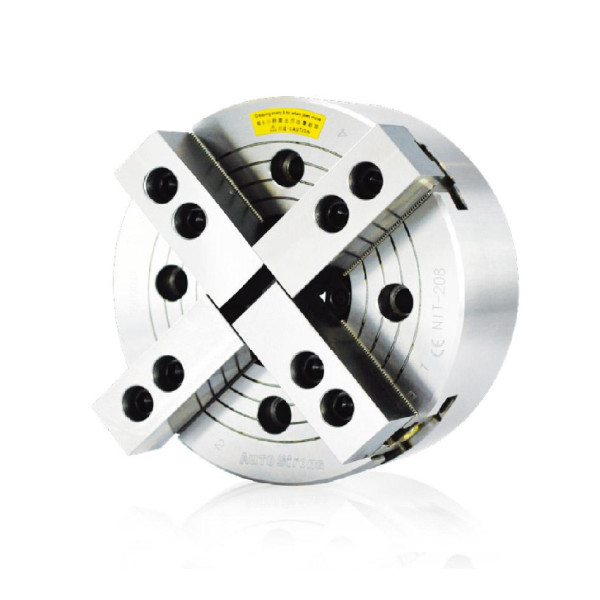

| Nama produk: | NIT-200 4-JAW THROUGH HOLE POWER CHUCK ((Adapter DISERVIS) | Bahan: | baja cor |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | 4-JAW POWER CHUCK,Adaptor power chuck |
||
Merek:NTH
Mudah dipasang, cocok untuk spindle standar DIN, BS, ISO, ASA, B5-9.
Puting minyak yang terletak di rahang master, serat pitch:1.5mm*60
Cocok untuk lubang panjang atau benda kerja khusus.
Dapat dilengkapi dengan feeder otomatis untuk meningkatkan produktivitas.
Bisa dilengkapi dengan back gauge.
Bisa diganti dengan merek Jepang.
Produk standar 6"~10" terbuat dari baja paduan kekuatan tinggi SCM440 dari Jepang,di atas 21 inci terbuat dari FCD600.
Permukaan geser, rahang utama, dan bagian dalam menjadi keras dan menggiling.
Cepat ganti penutup.
Catalog Produksi Download:NIT 200.pdf
(unit: mm)
| Model/ukuran |
Melalui lubang dia. |
Piston Stroke |
Selat rahang Dia. (mm) |
Kekuatan tarik maksimum (kn) |
Maksimal kekuatan genggaman |
Max Operating Tekanan hidraulik |
| NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 |
| NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 |
| NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 |
| NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 |
| NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 |
| Model/ukuran | Max RPM (rpm) |
Berat badan (kg) |
Inersia I ((kg‧m2) |
Silinder yang cocok | HJ yang cocok | SJ yang cocok | O.D. Dia menggenggam. (mm) |
| NIT-206 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NIT-208 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NIT-210 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NIT-212 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NIT-215 | 1900 | 114 | 2.331 | M2511 | HJ15 | HC15 | Ø50-Ø381 |
| NIT-218 | 1500 | 140 | 3.798 | M2511 | HJ15 | HC15 | Ø50-Ø450 |
| NIT-224 | 1000 | 284 | 15.2 | ML3320 | HJ24-1 | HC24-1 | Ø150-Ø610 |
| Model/ukuran | A | B | C(H6) | D | H | J | K | L | M | Nmax. | Omax. | Omin. |
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10x80 | 45 | 5 | 26.5 | 32 | 9.25 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12x90 | 52 | 5 | 32 | 38.7 | 11.75 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16x100 | 75 | 5 | 38.7 | 51 | 14.25 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16x110 | 91 | 6 | 51 | 61.3 | 15.75 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 61.3 | 82 | 15.25 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 82 | 15.25 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8-M24x150 | 205 | 6 | 139.9 | 87.5 | 24.5 |
| Model/ukuran | Pmax. | Pmin. | Q | R | S | T | Umax. | W | X | Y |
| NIT-206 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| NIT-208 | 14.5 | - Satu.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| NIT-210 | 8.5 | -Sepuluh.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| NIT-212 | 8 | - 15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| NIT-215 | 7 | - 16 tahun. | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-218 | 7 | - 16 tahun. | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-224 | 16 | - 10 | 5 | 25 | 38 | 65 | M215x3 | 230 | 73 | 180 |
Catatan: Tergantung pada perubahan teknologi tanpa informasi sebelumnya;
Persyaratan non-standar dapat dibuat.
