| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH Cooperated Brand |
| Sertifikasi: | CE |
| Nomor model: | NB-306A5,NB-208A6,NB-210A8,NB-310A8,NB-212A8,NB-212A11 dll |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

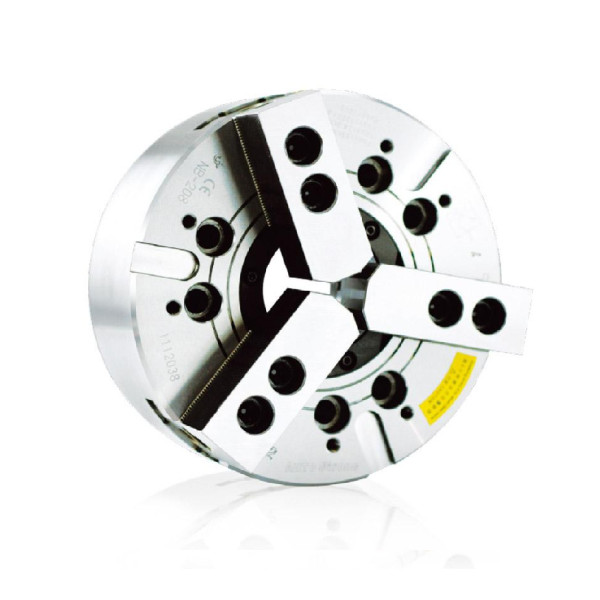

| Nama produk: | NB-200A 3 JAW EKSTRA BESAR MELALUI LUBANG POWER CHUCK | Bahan: | baja cor |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | 3 Jaw Power Chuck,PEMANGAT KEKERJA EXTRA LARGE |
||
Merek:NTH
Lubang yang lebih besar: Lubang yang lebih besar dalam roda roda tipe roda yang dioperasikan tenaga.
20% lubang besar: sekitar 20% kecepatan yang lebih tinggi, kekuatan pegangan yang lebih tinggi dan lubang yang lebih besar dibandingkan dengan chucks biasa.
Adaptor untuk spindle A2 ((DIN 55026)
Mudah dipasang.
Dapat dilengkapi dengan feeder otomatis untuk meningkatkan produktivitas.
Bisa dilengkapi dengan back gauge.
Bisa diganti dengan merek Jepang.
Kacang tarik dapat disesuaikan. (Berkonsultasi dengan penjualan)
Produk standar 6~10" terbuat dari baja paduan kekuatan tinggi SCM440 dari Jepang
Permukaan geser, rahang utama, dan bagian dalam menjadi keras dan menggiling.
| Model/ukuran |
Melalui Lubang Dia. |
Piston Stroke |
Stroke rahang Dia. |
Tarik maksimal kekuatan |
Max Gripping Kekuatan |
Maksimal operasi Tekanan hidraulik |
Max RPM (rpm) |
| NB-306A5 | Ø52 | 12 | 5.4 | 2243 | 5812 | 18.4 | 6000 |
| NB-208A6 | Ø66 | 16 | 7.4 | 3558 | 9075 | 20.5 | 5000 |
| NB-210A8 | Ø78 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 |
| NB-310A8 | Ø81 | 19 | 8.8 | 4976 | 12848 | 31.5 | 4500 |
| NB-212A8 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-212A11 | Ø122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 |
| NB-215A15 | Ø142 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2500 |
| NB-218A15 | Ø166.5 | 23 | 10.6 | 7240 | 18355 | 25.5 | 200 |
| Model/ukuran | Berat badan (kg) |
Inersia I ((kg‧m2) |
Cocok silinder |
HJ yang cocok | SJ yang cocok |
Rentang OD. |
| NB-306A5 | 14 | 0.06 | M1552 | HJ06 | HC06 | Ø20-Ø170 |
| NB-208A6 | 24 | 0.14 | M1868 | HJ08 | HC08 | Ø26-Ø210 |
| NB-210A8 | 37.4 | 0.4 | M1878 | HJ10 | HC10 | Ø36-Ø254 |
| NB-310A8 | 36.4 | 0.33 | MK1881 | HJ10 | HC10 | Ø37-Ø254 |
| NB-212A8 | 72.2 | 1.04 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-212A11 | 65 | 0.95 | M2511 | HJ12 | HC12 | Ø59-Ø315 |
| NB-215A15 | 130 | 3 | M2816 | HJ15 | HC15 | Ø59-Ø405 |
| NB-218A15 | 161 | 4.77 | M2816 | HJ15 | HC15 | Ø78-Ø457 |
|
Model/ukuran |
A | B | C(H6) | D | E | F | G | H | J | K | L | M | Nmax. | Omax. | Omin. |
| NB-306A5 | 170 | 91 | 140 | 20 | 15 | 82.563 | 116 | 104.78 | 14.5 | 6xM10 | 52 | 5 | 37 | 18.25 | 9.25 |
| NB-208A6 | 210 | 103 | 170 | 25 | 17 | 106.38 | 150 | 133.35 | 19.5 | 6xM12 | 66 | 5 | 45.7 | 23.75 | 11.75 |
| NB-210A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 78 | 5 | 53 | 33.75 | 14.25 |
| NB-310A8 | 254 | 113 | 220 | 30 | 18 | 139.72 | 190 | 171.45 | 24 | 6xM16 | 81 | 5 | 54 | 32.25 | 14.25 |
| NB-212A8 | 315 | 145 | 300 | 30 | 33 | 139.72 | 235 | 171.45 | 24 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-212A11 | 315 | 134 | 300 | 30 | 22 | 196.87 | 260 | 235 | 28 | 6xM20 | 122 | 6 | 79.5 | 33.75 | 11.25 |
| NB-215A15 | 405 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 142 | 6 | 93.5 | 45.25 | 15.25 |
| NB-218A15 | 457 | 154 | 380 | 43 | 27 | 285.78 | 330.2 | 330.2 | 33 | 6xM24 | 166.5 | 6 | 102 | 63.25 | 18.25 |
|
Model/ukuran |
Pmax. | Pmin. | Q | R | S | T | Umax. | V | W | X | X2 | X3 | X4 | Ilustrasi |
| NB-306A5 | 26 | 14 | 2 | 12 | 20 | 31 | M60x2 | 3xM6 | 65 | 16 | 36 | 65 | M8 | Gambar 1 |
| NB-208A6 | 31.5 | 15.5 | 2 | 14 | 20 | 35 | M74x2 | 3xM6 | 80 | 16 | 45 | 80 | M8 | Gambar 1 |
| NB-210A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M87x2 | 3xM8 | 94 | 16 | 60 | 102 | M10 | Gambar 1 |
| NB-310A8 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M90x2 | 3xM8 | 97 | 16 | 60 | 102 | M10 | Gambar 1 |
| NB-212A8 | 53 | 30 | 2 | 21 | 28 | 50 | M135x2 | 6xM16 | 143 | 20 | 60 | 138 | M10 | Gambar 2 |
| NB-212A11 | 42 | 19 | 2 | 21 | 28 | 50 | M135x2 | 3xM10 | 143 | 20 | 60 | 138 | M10 | Gambar 2 |
| NB-215A15 | 34 | 11 | 5 | 22 | 43 | 62 | M155x2 | 3xM12 | 164 | 20 | 80 | 160 | M12 | Gambar 1 |
| NB-218A15 | 34 | 11 | 5 | 22 | 43 | 62 | M180x3 | 3xM12 | 189 | 20 | 100 | 160 | M12 | Gambar 1 |
Catatan: Tergantung pada perubahan teknologi tanpa informasi sebelumnya;
Persyaratan non-standar dapat dibuat.
