| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | SC-63-M-3A,SC-63-M-4A,SC-63-M-5A |
| Dokumen: | SC-63.pdf |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

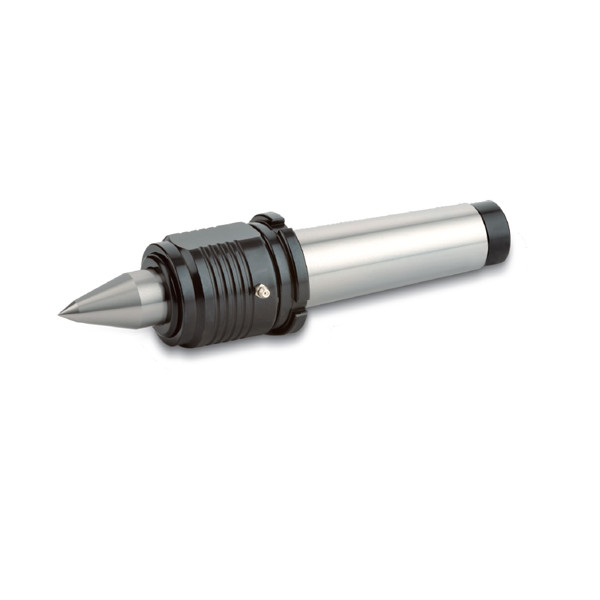

| Nama produk: | SC-63-A Tugas Medium panjang hidung pusat hidup dengan tarik-off kacang | Bahan: | Baja paduan |
|---|---|---|---|
| Penggunaan: | Pembubutan mesin bubut dengan kecepatan tinggi dan presisi tinggi | Fitur: | Kualitas tinggi/Ketepatan tinggi |
| Ukuran: | Lihat spesifikasi | tir: | Kurang dari 0,002mm |
| Menyoroti: | Pusat hidup hidung panjang,LONG NOSE LIVE CENTER |
||
Merek:NTH
Jenis: Seri pusat hidup
Tugas: Sedeng
Aplikasi mesin bubut CNC, mesin bubut kecepatan tinggi dan mesin bubut lainnya.
Penggunaan Kerja berlaku untuk panjang kurang dari 400 mm proses pemutar biasa, dan proses pemutar benda kerja ramping.
Struktur Beban radial dan beban aksial dirancang secara terpisah.
Aksesoris untuk SC-63-M-3A/4A/5A, kunci tipe Y
TIR Kurang dari 0,002mm
Memeriksa keakuratan kehabisan ujung pusat harus berada di bawah status memegang workbar erat.
(unit: mm)
| Model/spesifikasi | A | B | C | D | D1 | G | d | L | Pusat |
Max. Apa yang terjadi? RPM |
Max. Radial Beban |
Max. Apa yang terjadi?Axal THustFOrce |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 ((MT3) | 12 | 214 | 60° | 4,500 rpm | 1,200kg | 1,800kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 ((MT4) | 12 | 235 | 60° | 4,500 rpm | 1,300kg | 2,200kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399(MT5) | 12 | 262 | 60° | 4,500 rpm | 1,400kg | 2,300kg |
Pengamatan
1Untuk minyak pelumasan, SKF-LGMT2 ditunjuk, yang lain tidak diizinkan
2Jika "A" berada di belakang nama model tengah, itu menunjukkan nut tarik-off yang melekat.
3Untuk data kekuatan radial, silakan lihat berat benda kerja dan kekuatan mesin.
4Jika "A" berada di belakang nama ujung pusat yang dapat ditukarkan, itu menunjukkan ujungnya panjangnya diperpanjang.
5"Tentang data gaya aksial, silakan lihat data tekanan hidraulik batang ekor.
6Untuk pusat hidup, minyak pelincir SKF ditunjuk, itu tahan air.
7Pemesanan khusus dapat diterima.
8, Tergantung pada perubahan teknis.
Unduh untuk lebih lanjut:
Katalog produk:SC-63.pdf
