| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

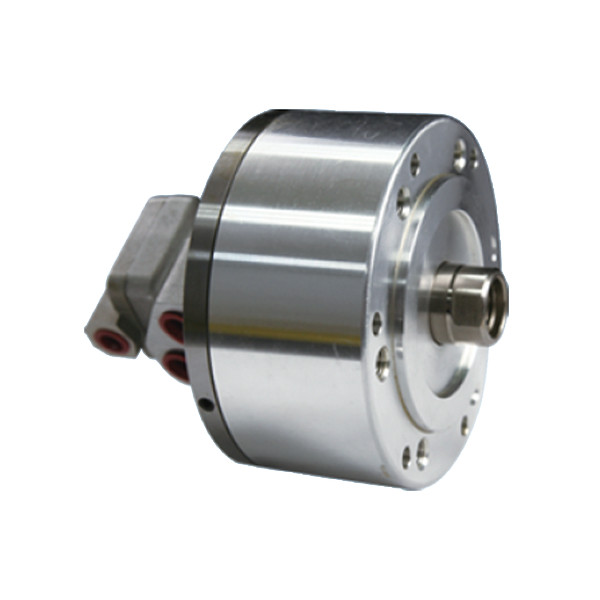

| Nama produk: | SNK ROTARY HYDRAULIC CYLINDER | Penggunaan: | Mengemudi chuck bekerja |
|---|---|---|---|
| Fitur: | Ringan/presisi Tinggi/Stabil/Kualitas tinggi | Ukuran: | Lihat spesifikasi |
| Layanan: | ODM/OEM tersedia | ||
| Menyoroti: | Silinder Hidraulik Rotary,SNK-R ROTARY HYDRAULIC CYLINDER,SNK-R Hidrolik Rotary Cylinder |
||
Rincian produk
Merek:NTH
Model: SNK-R
Silinder putar adalah jenis bentuk pendek, berat ringan dan kecepatan putar tinggi.
Bisa dipasang dari depan atau belakang.
Pelabuhan pembuangan harus terhubung secara independen ke tangki minyak untuk menghindari tekanan balik.
Katup pengontrol keamanan dan katup penghilang tekanan dibangun di dalam silinder.
Katalog Produksi:SNK-R data sheet.pdf
(unit: mm)
| 规格 Spesifikasi 型号 Model |
活塞 luas Luas piston cm2 押侧Melalui |
活塞 luas Luas piston cm2 拉侧 Mundur |
活塞行程 Jalur piston mm |
Kecepatan tertinggi Max RPM |
Tekanan penggunaan maksimum Max.tekanan operasi Mpa ((kgf/cm2) |
慣性矩 Aku kg*m2 |
Berat badan Berat badan kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Spesifikasi 型号 Model |
A | B | C | D1 | D2 | E H7 | F |
G Maksimal |
G Min |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20×2.5 | 6 ~ M8 × 16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20×2.5 | 6 ~ M10 × 20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24×3.0 | 6 ~ M12 × 20 | M8 × 85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30×3.5 | 12 ~ M12 × 24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12 ~ M16 × 30 | M10 × 125 | 21 | 37 | 60 | 86 |
Persyaratan non-standar dapat dibuat.
