| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | Seri S-Re |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

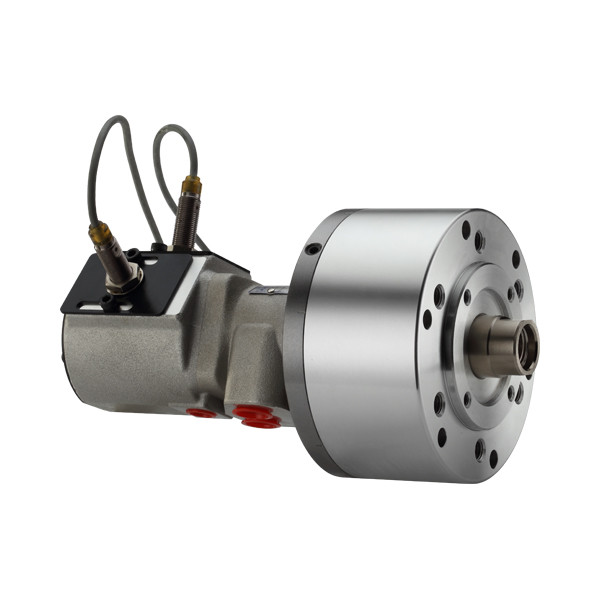

| Nama produk: | S-Re Silinder Hidraulik Rotary Dengan Keamanan dan Deteksi | Penggunaan: | Mengemudi chuck bekerja |
|---|---|---|---|
| Fitur: | Ringan/presisi Tinggi/Stabil/Kualitas tinggi | Ukuran: | Lihat spesifikasi |
| Layanan: | ODM/OEM tersedia | ||
| Menyoroti: | S-RE ROTARY HYDRAULIC CYLINDER,Deteksi Rotary silinder hidrolik,Keamanan ROTARY HYDRAULIC CYLINDER |
||
Rincian produk
Merek:NTH
Silinder putar adalah jenis bentuk pendek, berat ringan dan kecepatan putar tinggi.
Ini dapat bekerja dengan saklar proximity induktif, mudah untuk menyesuaikan stroke dan memeriksa apakah stroke silinder piston OK atau tidak.saklar tidak termasuk dalam aksesoris dan perlu dibeli secara individualIni digunakan untuk memeriksa apakah stroke silinder diperlukan atau tidak.
Katup pengontrol keamanan dan katup penghilang tekanan dibangun di dalam silinder.
Bisa dipasang dari depan atau belakang.
Pelabuhan pembuangan harus terhubung secara independen ke tangki minyak untuk menghindari tekanan balik.
Catalog Produksi Download:S-RE data sheet.pdf
(unit: mm)
| 规格 Spesifikasi 型号 Model |
活塞 luas Luas piston cm2 押侧Melalui |
活塞 luas Luas piston cm2 拉侧 Mundur |
活塞行程 Jalur piston mm |
Kecepatan tertinggi Max RPM |
Tekanan penggunaan maksimum Max.tekanan operasi Mpa ((kgf/cm2) |
慣性矩 Aku kg*m2 |
Berat badan Berat badan kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Spesifikasi 型号 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×2.5 | 6 ~ M8 × 16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×2.5 | 6 ~ M10 × 20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×3.0 | 6 ~ M12 × 20 | M8 × 85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×3.5 | 12 ~ M12 × 24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12 ~ M16 × 30 | M10 × 125 | 21 | 37 | 60 |
Catatan: Tergantung pada perubahan teknologi tanpa informasi sebelumnya;
Persyaratan non-standar dapat dibuat.
