| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | seri PL |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

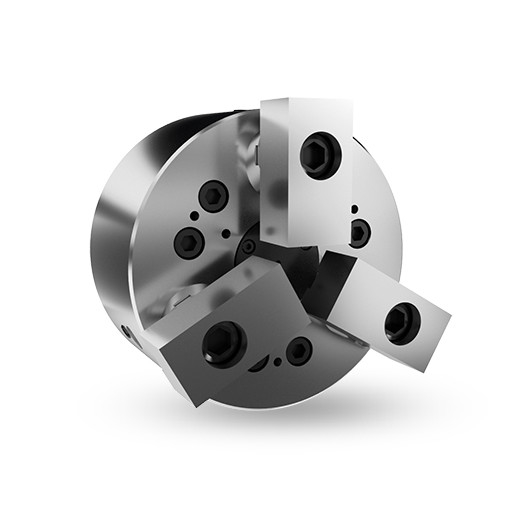

| Nama produk: | PL Tarik Kembali Power Chucks | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | PL Tarik Kembali Power Chucks,PULS BACK POWER CHUCKS,PL PULS BACK POWER CHUCK |
||
Pull back fitur genggaman radial akan menyebabkan hampir tidak ada potongan kerja mengangkat perpindahan;OMATEI Pull Back Power Chucka sangat ideal untuk machining casting dan memalsukan bagian;
Dengan menekan benda kerja yang dipegang ke permukaan, Omatei Pull Back Power Chucks cocok untuk pemesinan berat.
Chuck Actuator dengan struktur silinder tahan lama dan memastikan repetisi pegangan yang tinggi.
Fitur centering diri dan tarik kembali yang tepat cukup untuk persyaratan pengolahan kontrol panjang yang tepat.
Komponen opsional dapat dipilih untuk mendeteksi posisi yang tepat pada mesin loading otomatis.
Catalog Produksi Download:PL PULL BACK POWER CHUCKS.pdf
(Unit ukuran: mm)
| Spesifikasi/Model | Plunger stroke mm |
Selat rahang Dia. mm |
Max RPM | Maks.kekuatan tarik kgf (KN) |
Kekuatan pegangan maksimum KN: |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 ((22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 ((44) | 7240 ((71) |
| Spesifikasi/Model | Max.tekanan minyak kgf/cm2 ((Mpa) |
Berat badan Kilo |
Silinder yang cocok | Jangkauan pegangan mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | Ø50-Ø304 |
| Spesifikasi/Model | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Spesifikasi/Model | Aku | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
| PL-06 | - | 6-M10 × 1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16 × 2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5P |
| PL-10 | 32 | 6-M16 × 2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16 × 2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27 × 3P |
Catatan: Tergantung pada perubahan teknologi tanpa informasi sebelumnya;
Persyaratan non-standar dapat dibuat.
