| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | Seri 3Q |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |

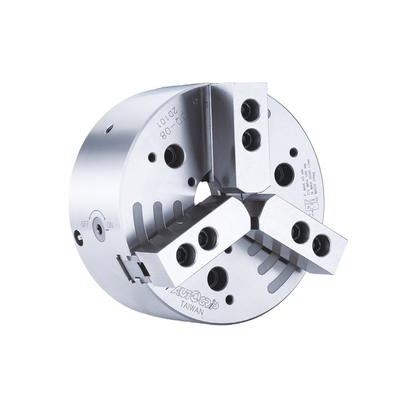

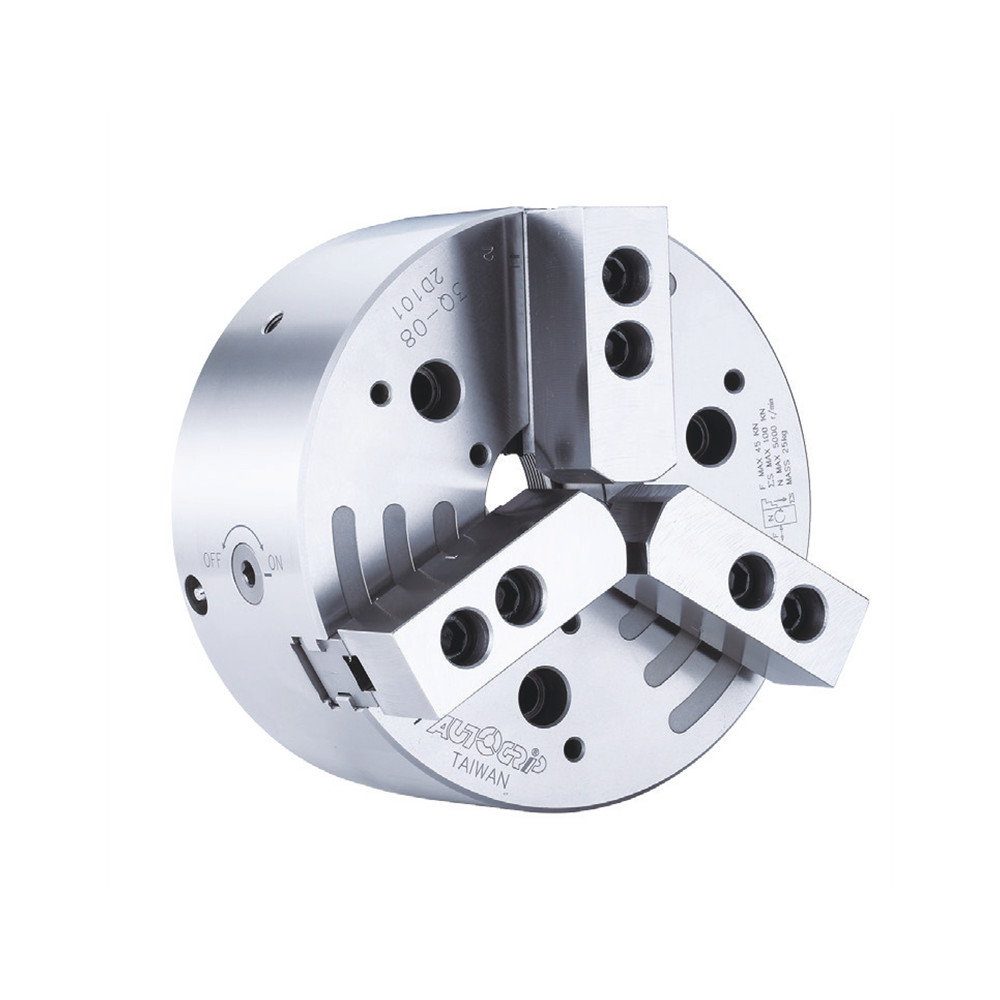

| Nama produk: | 3Q Chuck Chuck Cepat | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | Keakuratan tinggi cepat rahang perubahan cak,3Q QUICK JAW CHANGE CHUCK 3Q Cepat dan cepat |
||
Rincian produk
Merek:NTH
Waktu perubahan yang paling singkat untuk rahang lunak, itu adalah presisi repeatability tinggi.
Kekakuan tinggi dan akurasi berulang tinggi.
Untuk sistem keamanan bahwa rahang master akan selesai kembali ketika rahang dasar dan serration cocok dengan benar.
(Unit ukuran: mm)
| Model |
Plunger stroke(mm) |
Stroke rahang (Dia.) ((mm) |
Menjatuhkan Dia. Max. ((mm) |
Menjatuhkan Dia. Min. (mm) |
Max. D.B. tarik kN(kgf) |
Max. mengencangkan Kekuatan kN (kgf) |
| 3Q-08A6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 82.0(8360) |
| 3Q-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0(11270) |
| 3Q-12A8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 165.0(16825) |
|
Model |
Max. kecepatan menit-1(rpm) |
Inersia kg·m2 |
Berat badan (kg) |
Berat (kg) Adaptor Termasuk |
Mencocokkan Silinder. |
Maks. tekanan MPa (kgf/cm)2) |
| 3Q-08A6 | 5000 | 0.15 | 24.5 | 26.0 | TK-1068 | 3.1 ((31) |
| 3Q-10A8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8(28) |
| 3Q-12A8 | 3500 | 0.96 | 73.0 | 75.0 | TK-1511 | 2.4 ((25) |
| Model | A | B | B | C | D | D1 | D2 | E | E1 | F |
G Max. |
G Max. |
G Min. |
G Min. |
H | J |
| 3Q-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - Satu.5 | 15.5 | 20 | 30 |
| 3Q-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | -Sepuluh.5 | 7.5 | 39 | 45 |
| 3Q-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | - 14.5 | 3.5 | 42 | 50 |
| Model | J1 | K max. | L | L1 | L1 | M | N | P | Q | Rmax. | R min. | S | T | U | V | W |
| 3Q-08A6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8 ~ 44.8 | 17.1 ~ 41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10A8 | 115 | M90x2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1 ~ 52.8 | 16.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12A8 | 140 | M115x2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1 ~ 70.1 | 28.8~64.8 | 50 | 21 | M8 | 360 | 130 |
Catatan:
Dimensi dan spesifikasi 3Q-A ada di data merah.
Tergantung pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
