| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | Seri AP |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |
| Nama produk: | AP LARGE THROUGH-HOLE AIR CHUCK (1) | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | AP LARGE AIR CHUCK,AP LARGE FIXTURE Air chuck,AP LARGE HOLE AIR CHUCK |
||
Rincian produk
Merek:NTH

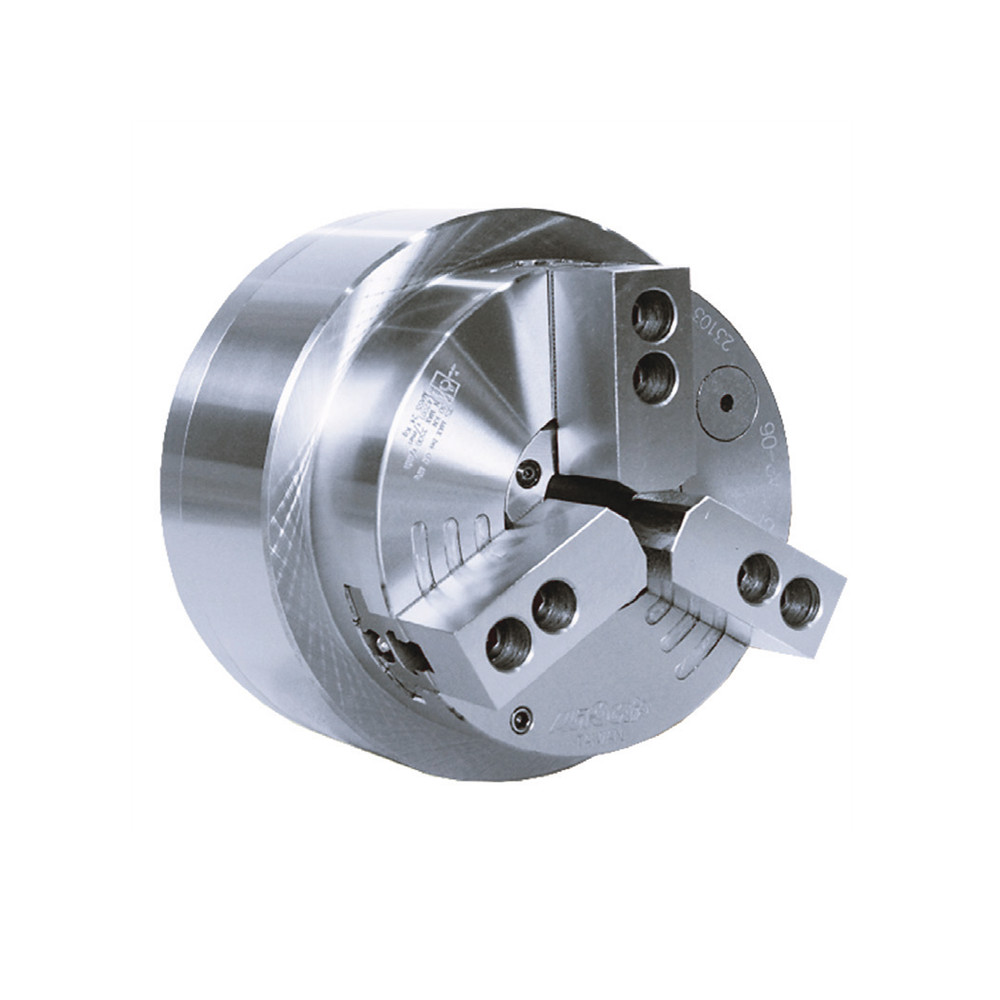

Cak daya 3 rahang dengan lubang besar dengan silinder udara.
Sistem pasokan udara yang dipatenkan, mudah dipasang dan dirawat. Tidak ada masalah abrasi cincin tertutup tradisional. Biaya pemeliharaan dan waktu dapat dihemat.
(Unit ukuran: mm)
|
Model |
Thru-hole Dia. |
Stroke rahang (Dia.) |
Menjatuhkan Dia. (mm). |
Menjatuhkan Dia. (mm) |
Maks. tekanan |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6 ((6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6 ((6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6 ((6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6 ((6.1) |
|
Model |
Maks. kekuatan penjepit kN (kgf) |
Max. kecepatan Min-1 (rpm) |
Inersia kg‧m2
|
Berat (kg) |
Berat (kg) Adaptor Termasuk |
Konsumsi Udara |
| AP-52A6 | 40.4 ((4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Model | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6 ~ M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6 ~ M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6 ~ M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6 ~ M10 | 16 | 24 |
| Model | M | N | P | Q max. | Q min. | Rmax. | R min. | S | T | U | V |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Catatan:
Dimensi dan spesifikasi 3Q-A ada di data merah.
Tergantung pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
