| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | Seri AP (2) |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |
| Nama produk: | AP Chuck udara melalui lubang besar (2) | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / Fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | Besar melalui lubang udara,AP LARGE THROUGH HOLE AIR CHUCK,Baja tempa melalui lubang udara |
||
Rincian produk
Merek:NTH

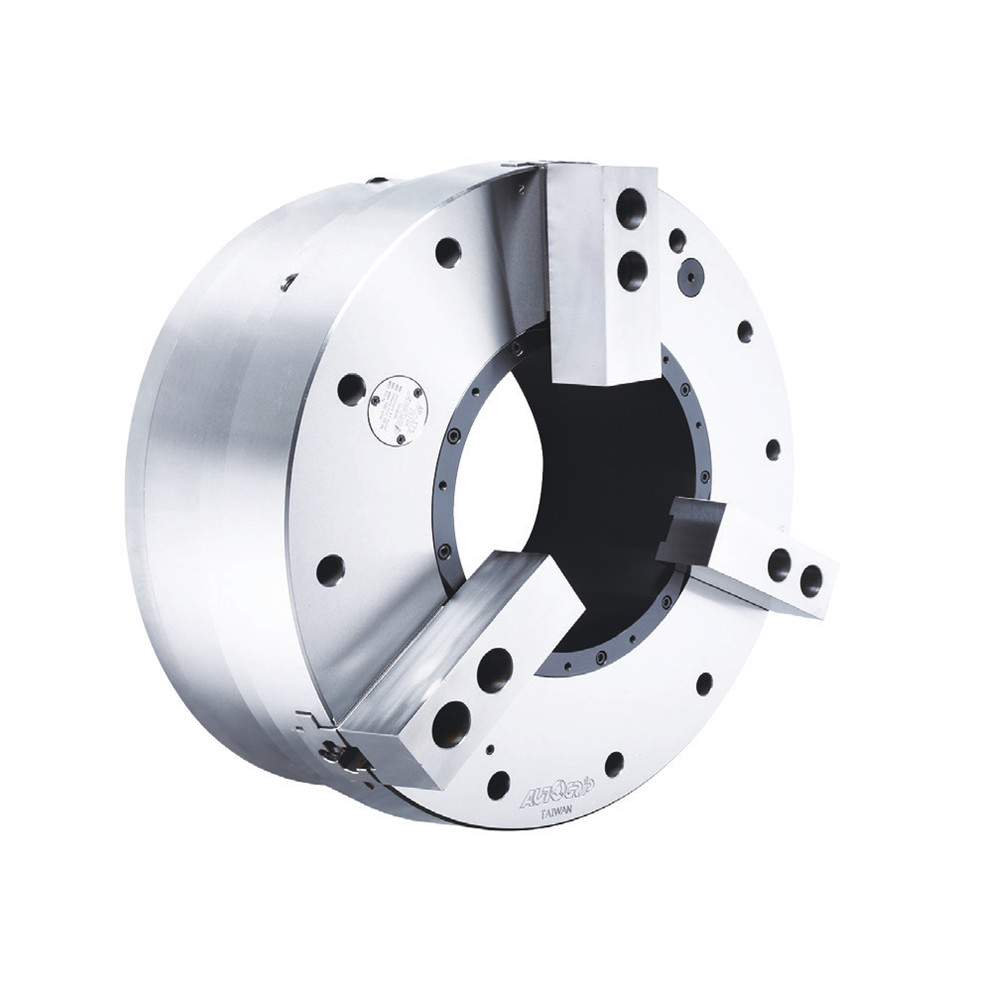

Extra-Large melalui-lubang 3 rahang power chuck dengan built-in silinder udara.
Dengan built-in deteksi tekanan perangkat di Chuck yang dapat memeriksa tekanan diturunkan dengan cepat di dalam Chuck, menjamin keamanan operasi.
Sistem pasokan udara yang dipatenkan, mudah dipasang dan dirawat. Tidak ada masalah abrasi cincin tertutup tradisional. Biaya pemeliharaan dan waktu dapat dihemat.
(Unit ukuran: mm)
|
Model |
Thru-hole Dia. |
Stroke rahang (Dia.) |
Menjatuhkan Dia. (mm). |
Menjatuhkan Dia. (mm) |
Maks. tekanan |
| AP-145A11 | 145 | 14 | 420 | 62 | 0.6 ((6.1) |
| AP-185A15 | 185 | 14 | 460 | 100 | 0.6 ((6.1) |
| AP-230A15 | 230 | 17 | 535 | 170 | 0.6 ((6.1) |
| AP-275A20 | 275 | 17 | 580 | 200 | 0.6 ((6.1) |
| AP-320A20 | 320 | 17 | 658 | 200 | 0.6 ((6.1) |
| AP-375A20 | 375 | 24 | 738 | 260 | 0.6 ((6.1) |
| Model |
Maks. kekuatan penjepit kN (kgf) |
Max. kecepatan Min (rpm) |
Inersia kg‧m2 |
Berat (kg) |
Berat (kg) Adaptor Termasuk |
Konsumsi Udara (pada 6kgf/cm2) |
| AP-145A11 | 85.0(8667) | 1700 | 3.8 | 156 | 182 | 17.8 |
| AP-185A15 | 110.0(11216) | 1300 | 6.0 | 188 | 223 | 22 |
| AP-230A15 | 125.0(12742) | 1300 | 11.1 | 265 | 310 | 34 |
| AP-275A20 | 140.0(14271) | 1100 | 15.5 | 301 | 346 | 39 |
| AP-320A20 | 184.0(18762) | 1000 | 27.2 | 415 | 505 | 45 |
| AP-375A20 | 188.0(19115) | 850 | 44.2 | 530 | 545 | 55 |
| Model | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-145A11 | 400 | 198/231 | 300 | 365 | 196.87 | 8 | 33 | 145 | 34 | 120 | 420 | 3.5 | 9~M12 | 20 | 31 |
| AP-185A15 | 460 | 198/238 | 300 | 405 | 285.78 | 8 | 40 | 185 | 44 | 120 | 460 | 3.5 | 9~M12 | 20 | 35 |
| AP-230A15 | 515 | 226/266 | 380 | 483 | 285.78 | 8 | 40 | 230 | 49 | 145 | 535 | 3.5 | 6~M16 | 24 | 35 |
| AP-275A20 | 560 | 232/272 | 380 | 528 | 412.78 | 8 | 40 | 275 | 52 | 152 | 580 | 3.5 | 6~M16 | 24 | 35 |
| AP-320A20 | 615 | 256/306 | 520 | 580 | 412.78 | 8 | 50 | 320 | 55 | 116.5 | 658 | 3.5 | 9~M16 | 25 | 33 |
| AP-375A20 | 690 | 272/322 | 520 | 650 | 412.78 | 8 | 50 | 375 | 55 | 127 | 738 | 3.5 | 9 ~ M16 | 28 | 33 |
| Model | L2 | M | N | P | Q max. | Q min. | Rmax. | R min. | S | T | U | V | W | X | Y |
| AP-145A11 | 6 ~ M20 | 63.7 | 165 | 43 | 53.5 | 23.5 | 98 | 91 | 62 | 25.5 | 57° | 242 | 0° | 38 | 20 |
| AP-185A15 | 6~M24 | 63.7 | 165 | 43 | 53.5 | 23.5 | 118 | 111 | 62 | 25.5 | 58° | 272 | 7° | 38 | 20 |
| AP-230A15 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 145 | 136.5 | 64 | 25.5 | 30° | 300 | 7° | 33 | 15 |
| AP-275A20 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 167.5 | 159 | 64 | 25.5 | 30° | 322 | 7° | 30 | 12 |
| AP-320A20 | 6~M24 | 81.5 | 210 | 60 | 60.5 | 24.5 | 190 | 181.5 | 74 | 30 | 52° | 350 | 7° | 27 | 9 |
| AP-375A20 | 6~M24 | 81.5 | 210 | 60 | 66.5 | 24.5 | 223.5 | 211.5 | 74 | 30 | 52° | 387 | 7° | 27 | 9 |
Catatan:
Dimensi dan spesifikasi tipe AP-A terdapat dalam data merah.
Tergantung pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
