| Tempat asal: | Cina |
|---|---|
| Nama merek: | NTH |
| Sertifikasi: | CE |
| Nomor model: | Seri rap |
| Kuantitas min Order: | 1 set |
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket yang baik dan kokoh cocok untuk pengiriman laut dan udara |
| Waktu pengiriman: | Tersedia 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 1000 set/M |
| Nama produk: | Rap pneumatik rotary chuck | Bahan: | Baja tempa |
|---|---|---|---|
| Penggunaan: | Mencengkeram / fixture | Fitur: | Presisi tinggi/kualitas tinggi |
| Ukuran: | Lihat spesifikasi | Layanan: | OEM/ODM dapat diterima |
| Menyoroti: | FIXTURE PNEUMATIC ROTARY CHUCK,Pneumatic ROTARY CHUCK dari baja tempa,PEMANGGANGAN PNEUMATIK ROTARY CHUCK |
||
Rincian produk
Merek:NTH

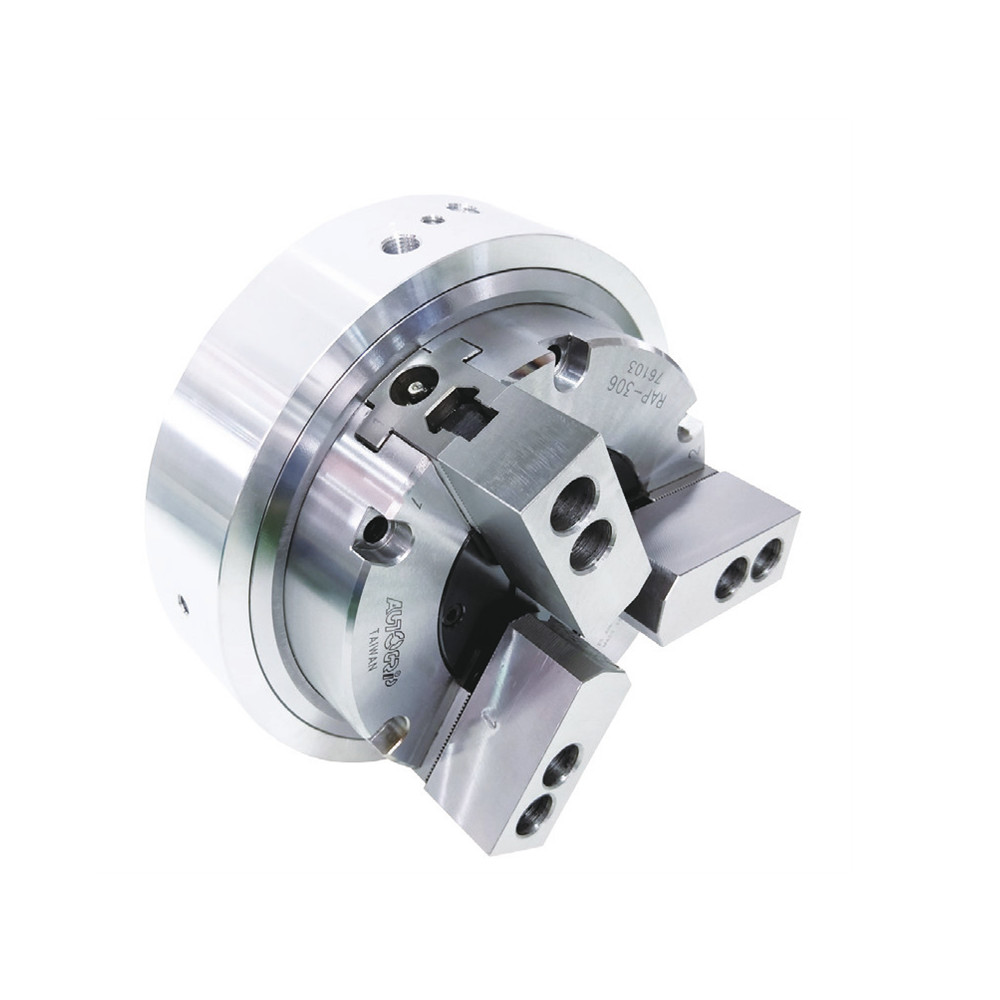

Rotary chuck dengan silinder apneumatik built-in, desain kompak, cocok untuk pemesinan ringan. kompatibel dengan rahang lunak standar atau rahang keras.
Dapat dipasang pada meja putar untuk pengolahan indeksasi.
Dipilih untuk debu dan chip pemotong.
Permukaan yang cocok dari semua bagian yang dikeraskan, digiling dan dilumasi secara langsung.
Catatan: Untuk mengatasi gaya gesekan antara cincin distubritor dan tubuh chuck, torsi putaran meja putar harus lebih tinggi dari persyaratan yang ditunjukkan dalam tabel.
(Unit ukuran: mm)
|
Model |
Stroke rahang (Dia.) (mm) |
Menjatuhkan Dia. |
Menjatuhkan Dia. |
Maks. kekuatan penjepit kN (kgf) (Pneumatik pada 6,0kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Model |
Maks. tekanan (kgf/cm2) |
(rpm) Max.kecepatan |
Max Rotasi Resistensi Torsi |
6.0kgf/cm2) AirConsumption Lit |
Berat (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Model | A | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Model | L | L1 | M | N | P | Q maksimal | Q menit | R maksimal | R menit | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Tergantung pada perubahan teknologi tanpa informasi sebelumnya
Persyaratan non-standar dapat dibuat
